管道非开挖修复-鉴勋市政工程有限公司 (xuxunyon.com)鉴勋市政工程公司电话：133 3791 7412.非开挖管道修复技术首先兴起于石油、自然气行业，主要用于油、气管道的更新修复，以后逐步应用于给排水管道的翻新改造中，并跟着HDPE管等新型管材的应用而被迅速推广。
CIPP拉入法树脂内衬法

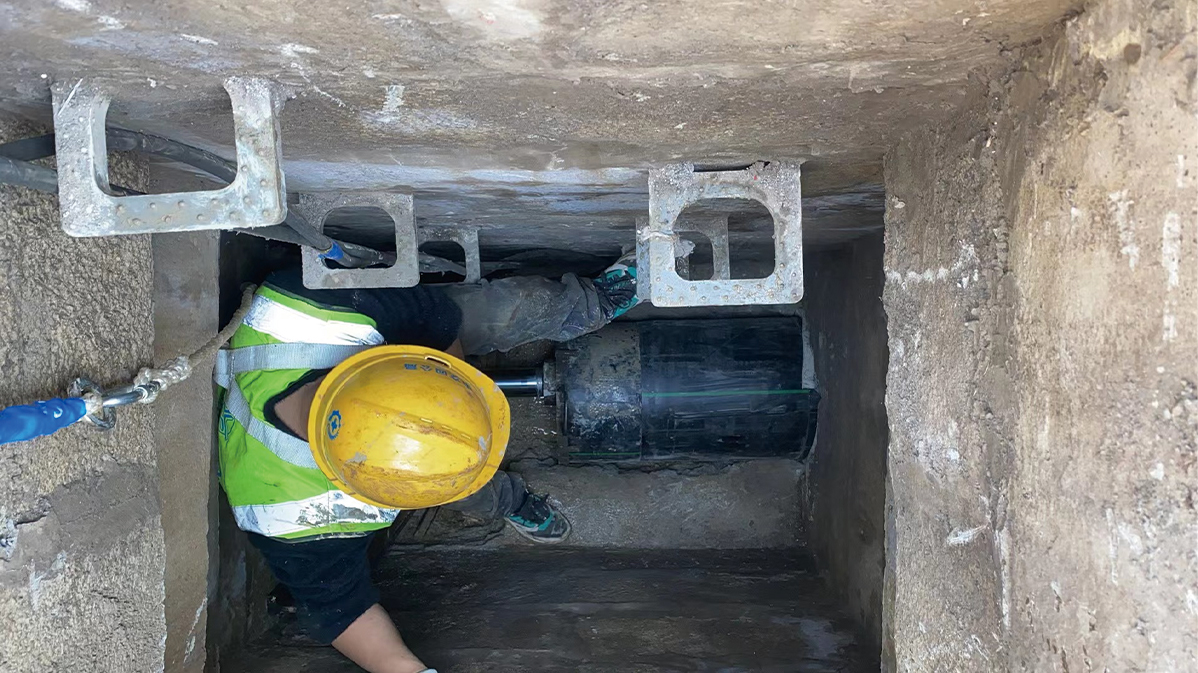

CIPP拉入法树脂内衬法是采用有防渗薄膜的无纺毡软管，经树脂充分浸渍后，从检查井处拉入待修复管道中，用水压或气压将软管涨圆，固化后形成1条坚固光滑的新管，达到修复的目的。
U型内衬HDPE管修复技术
U型内衬HDPE管修复技术通常也称为紧密结合内衬法，其原理是采用外径比旧管道内径略小的HDPE管，通过变形设备将HDPE管压成U型并暂时捆绑以使其直径减小，通过牵引机将HDPE管穿入旧管道，然后利用水压或气（汽）压与通软体球将其打开并恢复到原来的直径，使HDPE管涨贴到旧管道的内壁上，与旧管道紧密的配合，形成HDPE管的防腐机能与原管道的机械机能合二为一的一种“管中管”复合结构。
碎（裂）管法修复技术
碎（裂）管法是采用碎（裂）管设备从内部破碎或割裂旧管道，将旧管道碎片挤入附近土体形成管孔，并同步拉入新管道（同口径或更大口径）的管道更新方法。该技术因其具备卫生机能良好、过流断面损失小、变形合用范围大以及可长间隔修复等长处，已广泛应用于给排水等相关管网修复工作。
三：管道的非开挖修复技术工艺
目前，根据管道检测专家-深圳施罗德产业了解世界上较提高前辈的管道非开挖修复技术有3大类（包括10多种工艺技术），一类是采用树脂固化的方法在管道内部形成新的排水管道，如CIPP、现场固化等工艺；一类是采用小管穿大管的方式，在原有管道内部套入小的排水管道，以解决燃眉之急，如短管内衬、U型管拖入等工艺；最后一类是采用螺旋制管的方式在原有管道的内部采用环绕纠缠法形成1条新管道，如螺旋环绕纠缠法等。
此类修复技术可合用于陶瓷、不加筋混凝土、石棉水泥、塑料或铸铁管的旧管道更新，合用管径范围为75～2000mm。从国外旧管修复情况来看，因为这项技术适应性强、质量可靠，利用检查井功课，可以做到一锹土不动，是真正意义上的非开挖，已在排污管道修复上得到广泛的应用。
二：非开挖管道修复技术的上风
1）针对老、旧管道举措措施的改造，能同时知足结构更新和扩容的需求；
2）最大限度地避免了拆迁麻烦和对环境的破坏，减少了工程的额外投资；
3）局部开挖工作坑，减少了掘路量及对公共交通环境的影响；
4）采用液压设备，噪声低，符合环保要求，减少了扰民因素，社会效益显著进步；
5）施工速度快、工期短，有效降低了工程本钱；
6）工程安全可靠，进步了服务机能，有益于举措措施的后期养护。该修复技术具有全天候施工、无接头且活动性好、可适应非圆形断面和弯曲的管段等长处，可合用管径范围为50～2000mm的各类管线的修复；其局限性是对管道清洗的要求高、本钱大、树脂固化时间长（一般在5h以上）以及每段施工编织管均需单独定制。跟着科技的提高，国外的非开挖管道修复技术保持了迅猛的发展势头，但海内的非开挖管道修复技术还处于起步阶段，与国外专业化技术水平比拟差距还很大，但此项技术市场远景非常广阔，需要进行深入细致的探讨和研究。
1）翻转浸渍树脂软管内衬法
该技术使用浸透热固性树脂的带有防渗膜的纤维增强软管或编织软管作衬里材料，将浸有树脂的软管一端翻转并用夹具固定在待修复管道的进口处，然后利用水压或气压使软衬管浸有树脂的内层翻转到外面，并与旧管的内壁粘结。
螺旋环绕纠缠法修复技术
螺旋环绕纠缠法修复技术主要是通过螺旋环绕纠缠的方法在旧管道内部将带状型材通过压制卡口不断前进形成新的管道。当软衬管到达终点时，即刻向管内注入热水或蒸汽使树脂固化，形成一层紧贴旧管内壁的具有防腐、防渗功能的坚硬衬里。因为不锈钢内衬可以阻止管道内壁侵蚀，减小管道内壁粗拙度，增加了水的过流量，使内衬后的管道更安全、轻便、经济，使用寿命更长，从而达到修复的目的。树脂固化后，软衬管形成外形与原管一致、内径比原管稍小的新管。
一：城市排水管道非开挖修复技术的研究目的和意义
城市排水管网是现代化城市不可缺少的重要基础举措措施，是对城市经济发展具有全局性、先导性影响的基础工业，是城市水污染防治和城市排涝、防洪的骨干，是衡量现代化城市水平的重要标志。管道修复后在使用过程中，因为管内存在介质压力，内衬管终极会紧贴于原管内壁。
此方法在我国应用比较早，用度相对比较低，但因为管道修复后断面损失比较大，目前逐渐被新工艺所替换。软衬法的施工方式有2种，翻转浸渍树脂软管内衬法和CIPP拉入法树脂内衬法。
通过软管内衬法修复技术修复的管道过流断面的损失基本可忽略，但其活念头能却大大改善。跟着城市建设的不断完善，非开挖铺管、修管和换管技术以其不影响后交通，铺管速度快、效率高，无环境破坏，不影响人们的正常工作、糊口等一系列的长处越来越受到地下管道行业治理部分的青睐。该类修复技术可修复铸铁管、钢管及混凝土等多种材质的地下管道，既可用于供水、污水及燃气管道的修复，也可用于化工等产业管道的修复，尤其合用于城市中交通拥挤、地面举措措施集中或占压严峻、采用常规开挖地面的方法无法修复和更新的管道。
鉴于非开挖管道修复技术的上风，近年来投资在排水管道、供水站和自然气管道革新的经费有了很大的增长，固然欧洲的很多国家经济有下降的趋势，但是管道修复行业越来越兴盛。
软管内衬法修复技术
软管内衬法，也称原始固化法（CIPP），是在现有的旧管道内壁上衬一层浸渍液态热固性树脂的软衬层，通过加热（利用热水、热汽或紫外线等）或常温使其固化，形成与旧管道紧密配合的薄层管，管道断面几乎没有损失，但其活念头能大大改善了。管道可在通水的情况（30%以下）功课
螺旋环绕纠缠法目前应用比较广泛，采用该技术修复后的管道内壁光滑，过水能力比修复前的混凝土管要好，而且材料占地面积较小，适合长间隔的管道修复。
短管内衬法修复技术

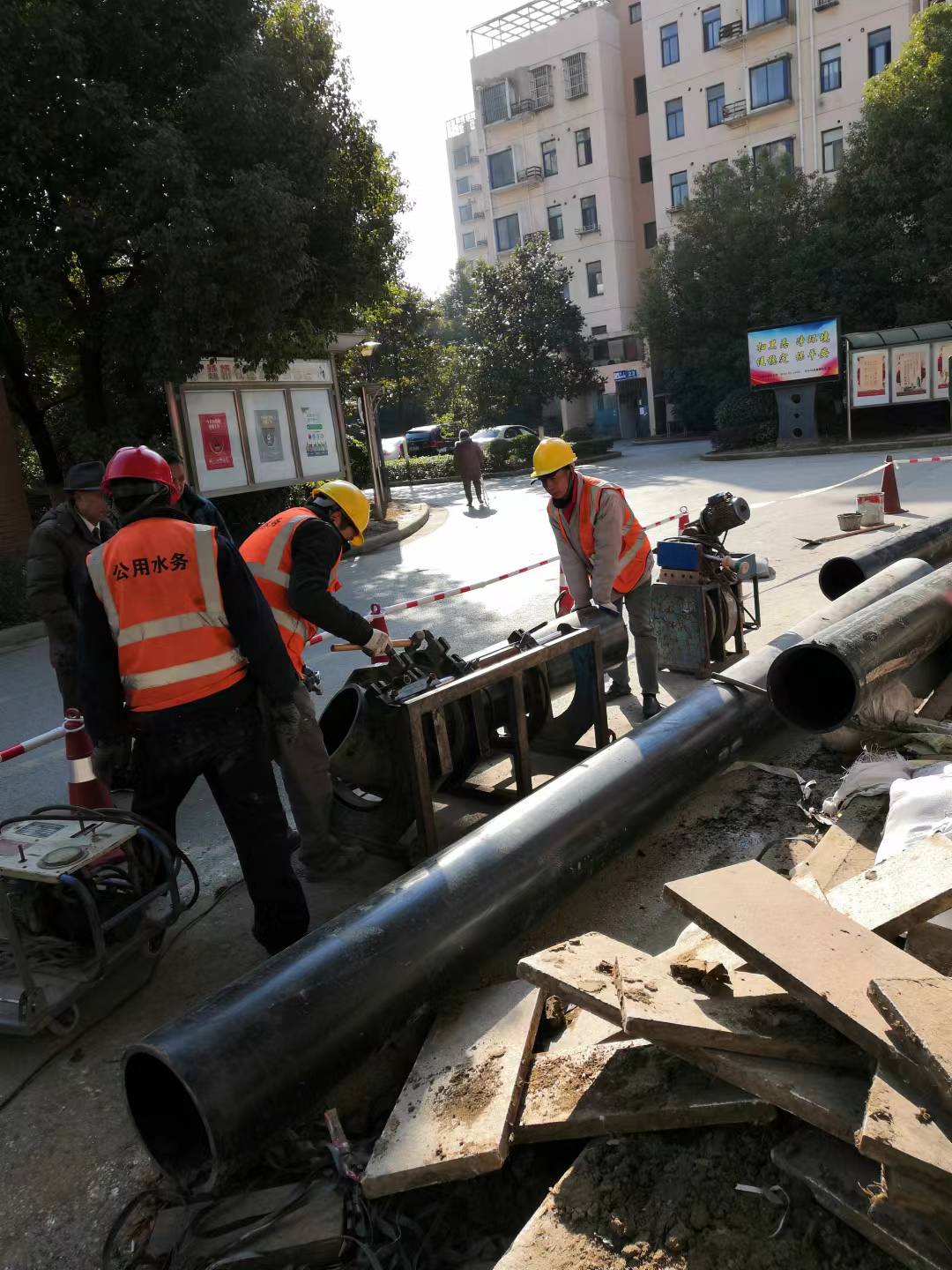

短管内衬法就是将短管在现场一边焊接一边拖入旧管道内，最后将新旧管道之间的间隙注浆填满，这种修复方法通常在水流量较低的情况下合用。
此类修复技术一般合用于结构性破坏不严峻的直圆形管道，可合用管径范围为75～2000mm，管线长度1000m左右的各类管道。固化前树脂管的柔性和内部压力可使其充填裂隙、跨过间隙、绕过弯曲段。
不锈钢内衬修复技术
不锈钢内衬修复技术是在旧管道内部穿插内衬薄壁不锈钢管，或将不锈钢板采用卷板形式在管道内部进行焊接，整体成型，从而达到防渗漏、侵蚀的目的，亦可进步原管道耐压水平 。
目前，我国大多数城市中排水管道的修复都是采用开挖后重新埋管的方法，跟着城市化的进展，城市地下管线错综复杂，城市道路的负荷越来越严峻，使得地下管线在修复的过程中存在大量的技术题目。从海内外旧管修复情况来看，因为这项技术适应性强、质量可靠、可以带水功课，已在排污管道上得到广泛的使用。
